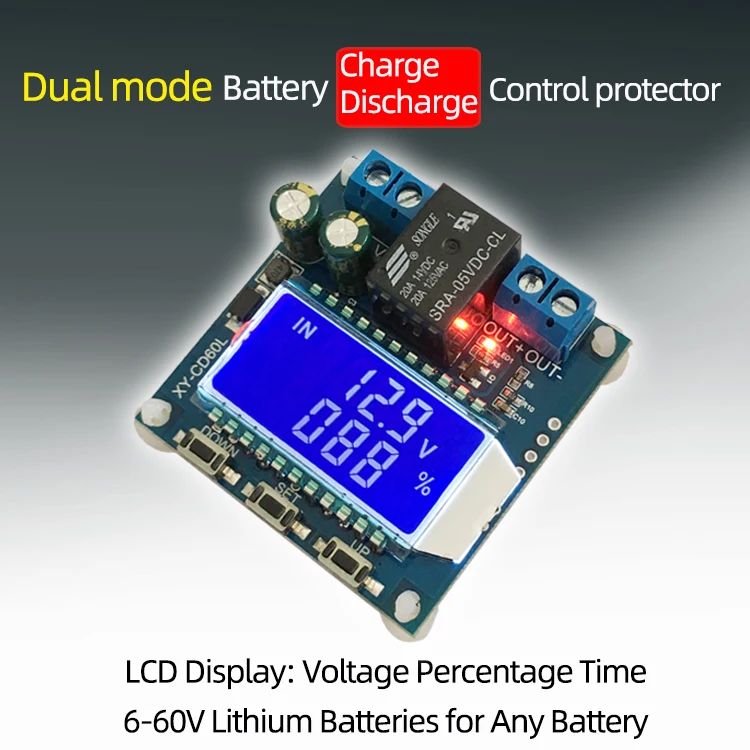

Regulator panouri solare incarcare baterii CD60L 12V 24V 48V cu afisaj OLED

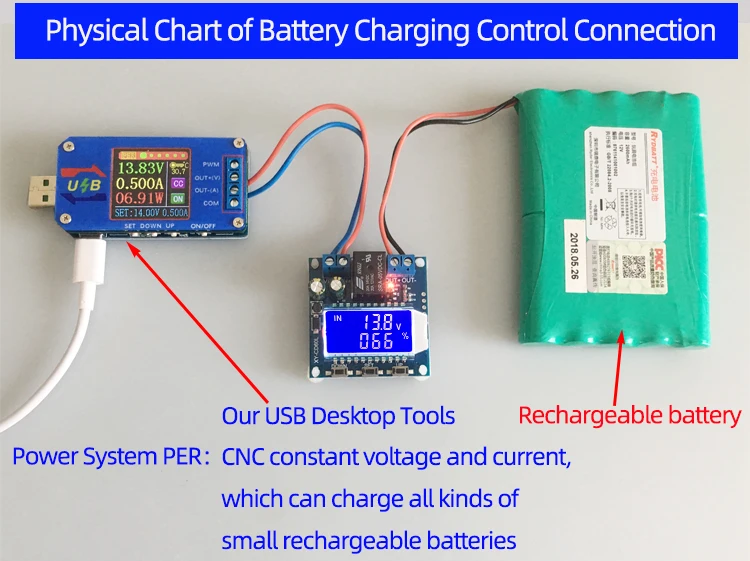

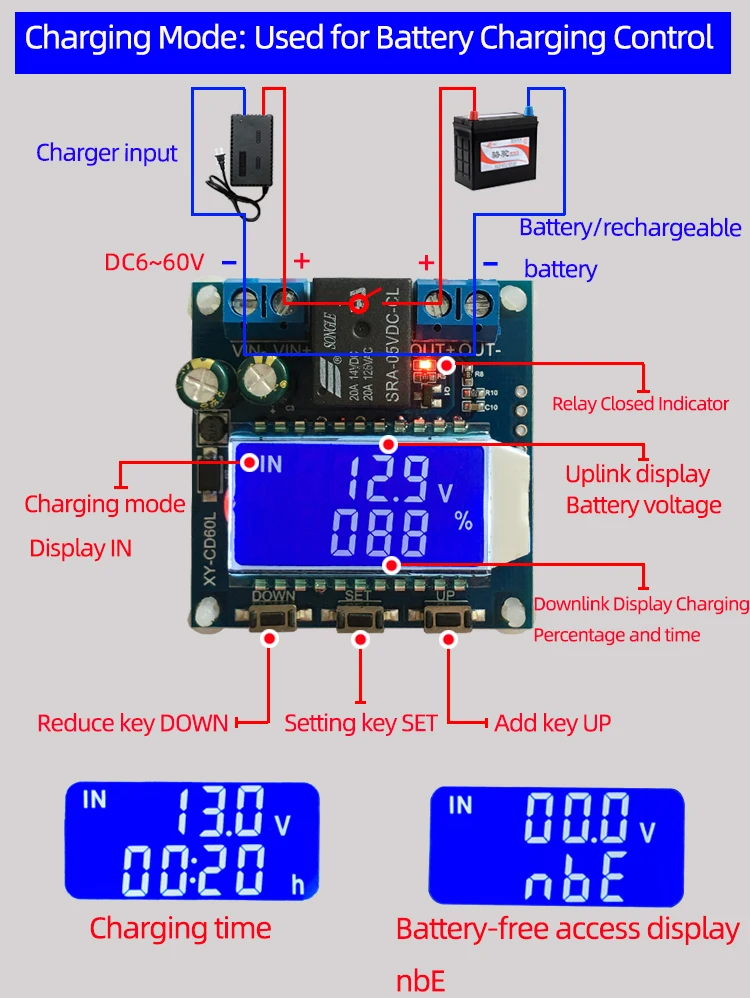

Mod de încărcare IN
Prin setarea tensiunii limită superioară "up"și a tensiunii limită inferioară "dn"; când tensiunea bateriei este mai mică sau egală cu tensiunea limită inferioară dn, releul se pornește și încărcătorul începe să încarce bateria; când tensiunea bateriei este mai mare sau egală cu tensiunea limită superioară UP, releul se deconectează pentru a finaliza o încărcare automată; când releul se pornește, pâlpâie IN, indicând că se încarcă.

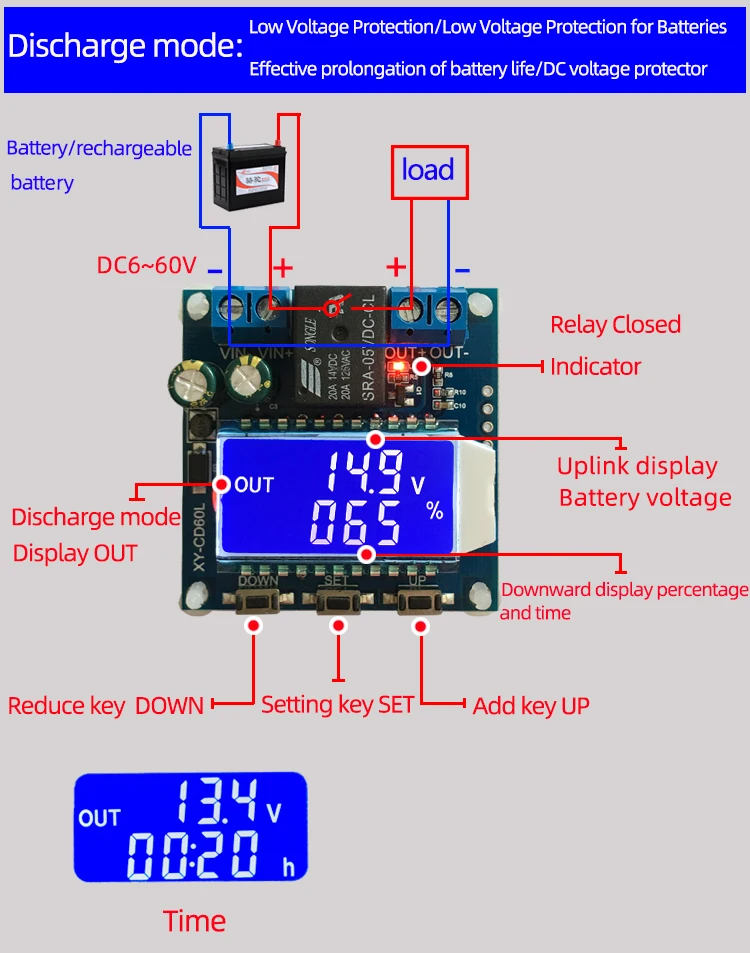

Mod de descărcare OUT
Prin setarea tensiunii limită superioară UP și a tensiunii limită inferioară dn; când tensiunea bateriei este mai mare sau egală cu tensiunea limită superioară UP, releul se pornește și începe descărcarea; când tensiunea bateriei este mai mică sau egală cu tensiunea limită inferioară dn, releul se oprește și finalizează o funcție de descărcare automată; când releul se pornește, OUT clipește, indicând că se descarcă.
Notă: Acest produs este un regulator de tensiune simplu. Poate porni și opri ieșirea prin releu. Joacă doar rolul comutării și nu poate modifica tensiunea.
Descriere funcțională:
1. Calculul procentului de tensiune: Tensiune baterie / (Tensiune superioară-Tensiune inferioară)

2. Funcția cheie:
Apăsați scurt butonul SUS, afișarea% și ora afișajului, apăsați lung modul de comutare 5 secunde, modul de încărcare: IN, modul de descărcare: OUT
Tasta SET: Faceți clic scurt pentru a vizualiza parametrii stabiliți în prezent;
Apăsați lung butonul SET pentru a intra în interfața de setare a parametrilor, setați UP: limita superioară a tensiunii, dn: limita inferioară a tensiunii, OP: timp de pornire, DOP: timp de pornire întârziat (0-999 secunde), FOP: întoarcere forțată- la timp (0-10 secunde) în modul descărcare.
Apăsați scurt butonul DOWN, opriți / porniți activarea releului (funcția de oprire de urgență), oprirea afișajului LCD, deconectarea releului
Apăsați lung butonul DOWN pentru a seta starea iluminării de fundal LCD L-P: OFF lumină constantă a iluminării de fundal, ON: lumina de fundal se stinge automat după 5-10 minute; după stingere, orice cheie se trezește.

3. Setări parametri
(a) Introduceți interfața de setare a parametrilor apăsând mult timp tasta SET;
B) După introducerea interfeței de setare a parametrilor, schimbați parametrii de setare apăsând tasta SET.
C) După alegerea parametrilor, acesta poate fi setat cu tasta UP / DOWN pentru a sprijini apăsarea scurtă și apăsarea lungă.
D) Pentru a seta alți parametri, repetați pașii B și c;
E) După ce toți parametrii sunt setați, apăsați mult timp tasta SET, ieșiți și salvați;

3.1 Funcția de control al timpului de încărcare / descărcare
Când parametrul de timp OP este nul, începeți încărcarea / descărcarea controlului timpului.
Când releul pornește o încărcare / descărcare, începe numărătoarea inversă; la finalizarea timpului, releul este deconectat automat pentru a finaliza un proces de încărcare / descărcare; dacă timpul este finalizat, în modul de încărcare, tensiunea de detectare este mai mică decât tensiunea limită inferioară dn sau în modul de descărcare, tensiunea de detectare este mai mare decât tensiunea limită superioară UP, iar funcția de control al timpului de încărcare este oprită automat și clipește. Indicați H: ER le reamintește utilizatorilor că setarea parametrilor de timp nu este rezonabilă; apăsați orice tastă pentru a opri pâlpâirea;
Când controlul timpului de încărcare / descărcare nu este pornit, produsul va înregistra un timp complet. Când introduceți interfața de afișare a timpului, intermitentul arată timpul de încărcare, apoi ieșiți din interfața de afișare a timpului sau ștergeți data viitoare când încărcarea este pornită (releul este pornit).

3.2 Detectarea automată a parametrilor:
Când parametrii sunt reglați și ieșiți, dacă limita de tensiune inferioară DN este mai mare decât tensiunea superioară în sus, sistemul va pâlpâi pentru a afișa „ERR” ca memento.

3.3 Funcție de pornire întârziată (0-999 secunde): finalizarea unei încărcări / descărcare, intervalul dintre redeschidere;

3.4 Conducerea descărcării Timpul de pornire forțat (0-10S): După îndeplinirea condițiilor de conducere a releului, releul este obligat să pornească (0-10S) pentru a detecta din nou tensiunea bateriei. Această funcție vizează în principal descărcarea funcției. Unele încărcări de încercare vor trage în jos instantaneu tensiunea limită inferioară în momentul conducerii, ceea ce va duce la deconectarea releului și la defectarea procesului normal de descărcare.
