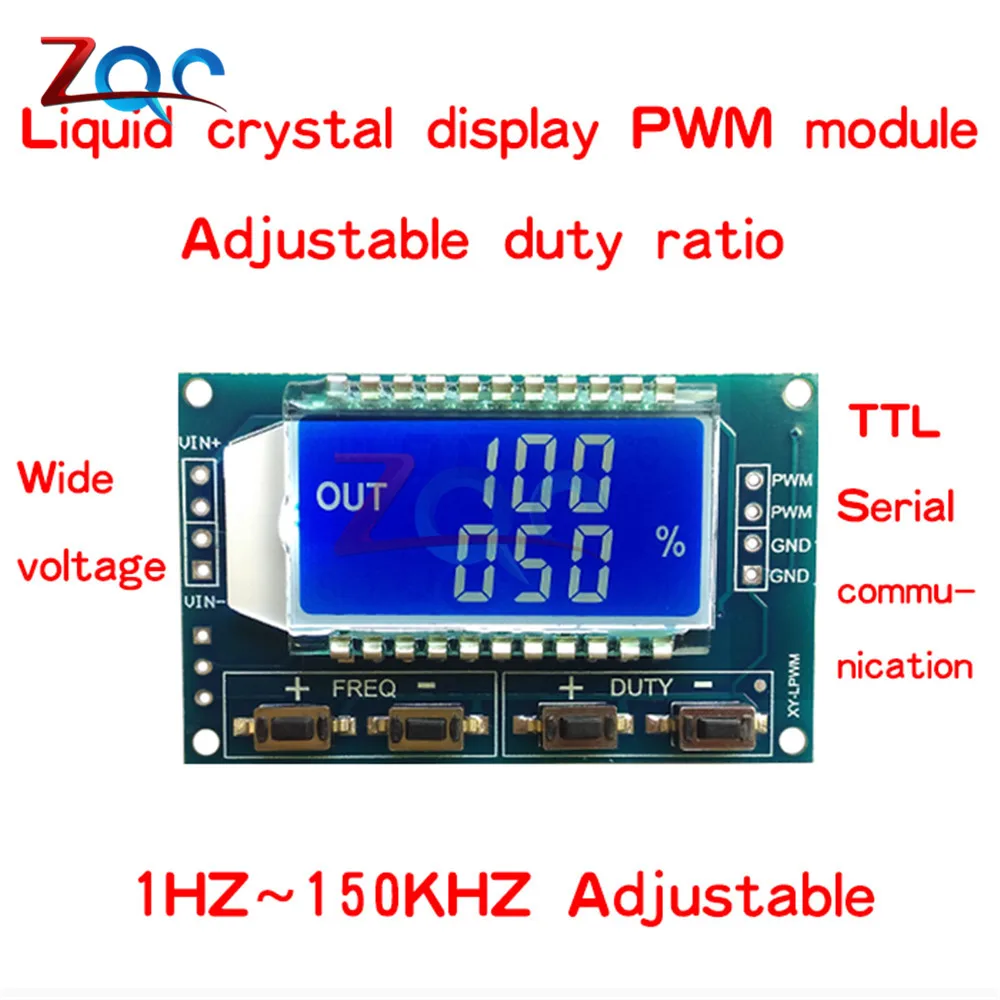

Generator de frecventa semnal digital 1Hz-150Khz 3.3V-30V PWM cu afisaj

Gama largă de frecvențe, de înaltă precizie;
Comunicare serială, nivel TTL


Ieșire PWM, puteți seta frecvența si ciclul de funcționare;

Frecvența este împărțită în patru intervale, comutarea automată:

XXX (fără punct zecimal): cea mai mică unitate este 1Hz, intervalul de valori de 1Hz ~ 999Hz;
X.XX (punct zecimal în sute) cea mai mică unitate este 0.01Khz, intervalul de 1.00Khz ~ 9.99Khz;
XX.X (punct zecimal din zece): cea mai mică unitate este 0.1Khz; intervalul de valori de 10.0KHz ~ 99.9KHz
X.X.X (punct zecimal în zece și sute): cea mai mică unitate este 1Khz; intervalul de valori 1KHz ~ 150KHz

afișarea frecvenței: 100 indică pulsul de ieșire PWM de 100 Hz;

1,01 indică pulsul de ieșire PWM de 1,01 K;

54.1 indică faptul că ieșirea PWM are un impuls de 54,1 kHz;

1.2.4 indică faptul că ieșirea PWM este puls 124 kHz;

Domeniul ciclului de funcționare: 0 ~ 100%;


Pastrarea setarilor la intreruperea alimentarii.


Tensiune de lucru: 3.3 ~ 30V;
Interval de frecvență: 1Hz ~ 150KHz;
Precizia frecvenței: precizia fiecărui interval este de aproximativ 2%;
Capacitatea de încărcare a semnalului: curentul de ieșire poate fi de aproximativ 5 ~ 30ma;
Amplitudinea ieșirii: amplitudinea PWM egală cu tensiunea de alimentare;
Temperatura mediului: -20 ~ + 70 °.
În al patrulea rând, domeniul de aplicare:


Standard de comunicare:
9600 biti biți de date: 8
Bit stop: 1
Verificați cifra: niciuna
Controlul fluxului: nu există

1, setați frecvența PWM
"F101": Setați frecvența la 101 HZ (001 până la 999)
"F1.05": setați frecvența de 1.05 KHZ (1.00 ~ 9.99)
"F10.5": Setați frecvența la 10.5KHZ (10.0 ~ 99.9)
"F1.0.5": setați frecvența de 105KHZ (1.0.0 ~ 1.5.0)

2, setați ciclul de funcționare PWM
"DXXX": setați ciclul de funcționare PWM la XXX; (001 ~ 100)
Cum ar fi D050, setați ciclul de funcționare PWM este de 50%

3, citiți parametrii setați

Trimiteți un șir "citit" pentru a citi parametrii setați.
Setează întoarcerea cu succes: DOWN;
Setup nu a reușit să revină: FALL.

Package Included:
