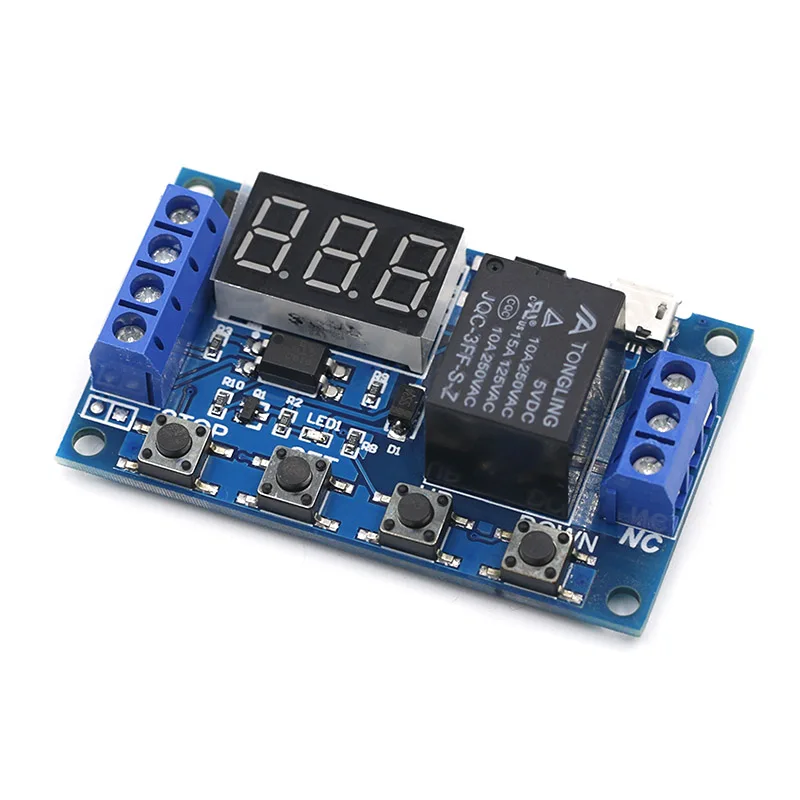

Modul timer programabil DC 6-30V Micro USB 5V cu afisaj display LED

Informații

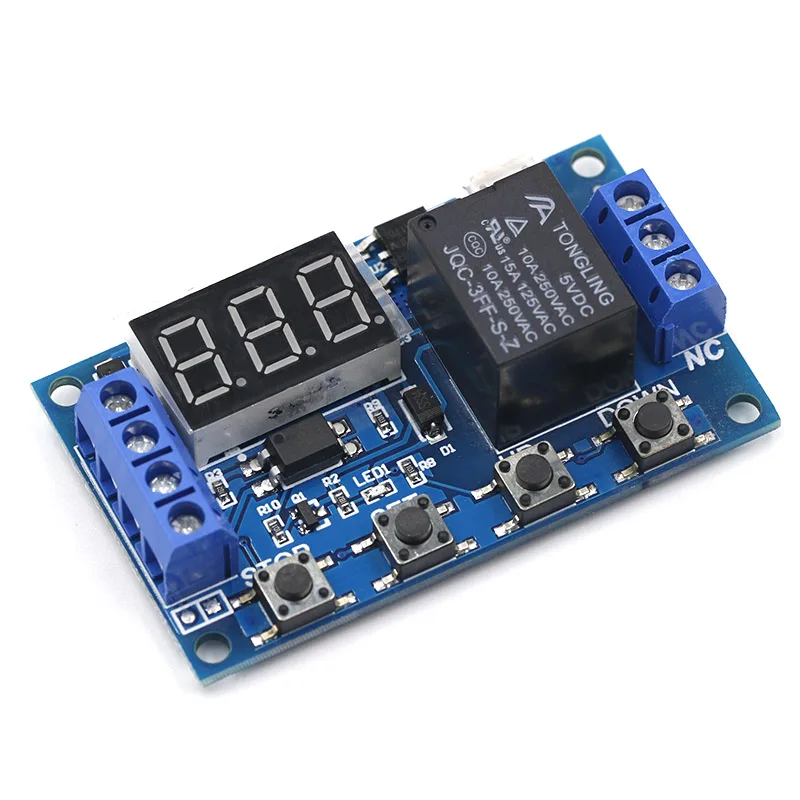

Caracteristicile produsului:

    Sursa de alimentare de înaltă tensiune (6 ~ 30V) acceptă alimentarea micro USB 5.0V, ușor de utilizat;
    Interfața este clară și simplă, puternică, ușor de înțeles, îndeplinește aproape toate nevoile;
    Există o funcție de oprire a tastei (tasta STOP), cu protecție de polaritate inversă;
    Măriți modul de repaus, permite, fără nicio operație în 5 minute, oprirea monitorului automat; orice tasta aprinde modulul din modul standby;
    Puteți seta un alt parametru OP, CL, LOP, care sunt independenți unul de celălalt.
    Toți parametrii de configurare sunt incarcati automat la pornire.

Parametri produs:

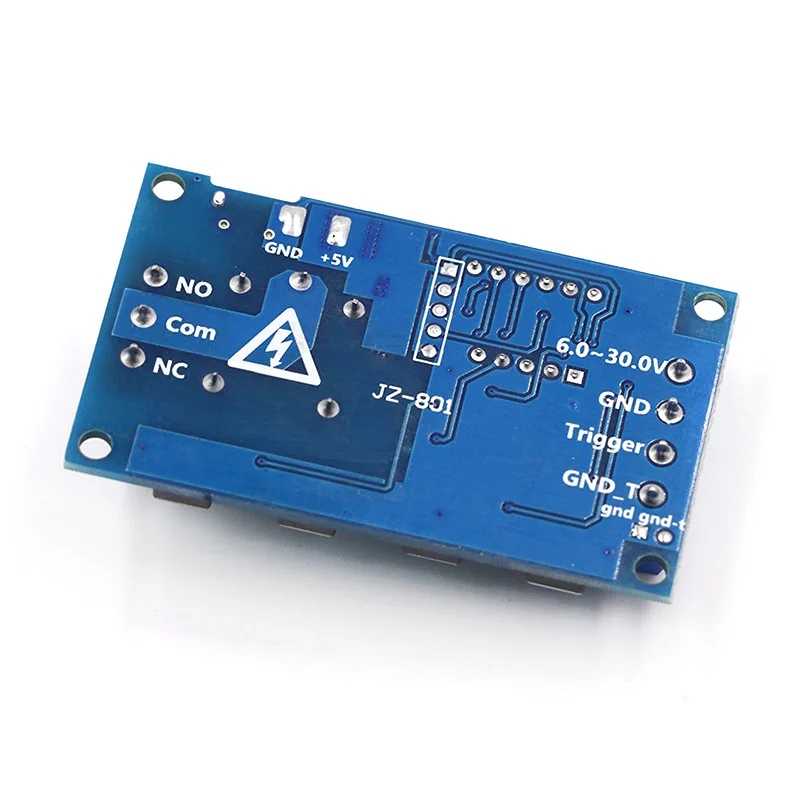

    Tensiune de operare: 6 - 30V suport micro USB 5.0V alimentare
    Sursa de declanșare: semnal de declanșare ridicat (3.0V-24V) fără un sistem comun de împământare pentru a îmbunătăți capacitatea anti-blocaj a sistemului (de asemenea, auto-scurtcircuitare teren comun)
    Capacitate de ieșire: Puteți controla curent continuu sau AC în 30v 5A în 220v5A
    Curentul standby: 20mA

    Curent de operare: 50mA
    Interval de sincronizare: 0,1 secunde -999 minute reglabil continuu;
    Disponibilitate: de peste 10 milioane de ori;
    Temperatura de lucru: -40-85 Celsius;
    Dimensiune: 6,2 * 3,8 * 1,7cm

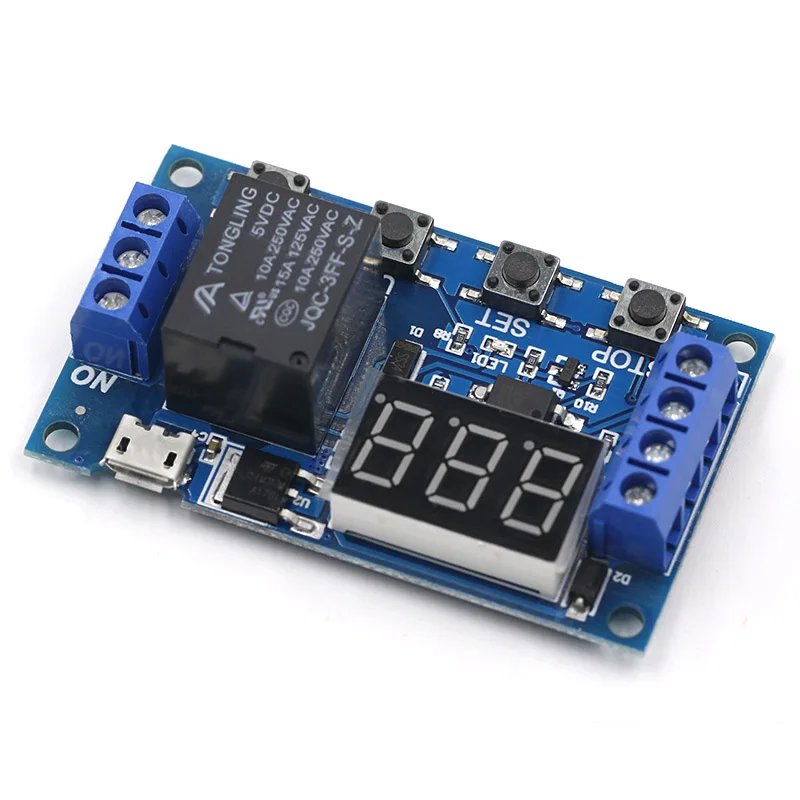

Mod de operare:

    P1: După semnalul de declanșare, releul este rotit timp OP, apoi se deconectează; în timpul OP, după cum urmează
    P1.1: Semnal nevalid este declanșat din nou
    P1.2: Semnalul de re-temporizare este declanșat din nou
    P1.3: semnalul de resetare este declanșat din nou, releul este oprit, oprește ceasul;
    P-2: la semnalul de declanșare, releul după oprirea CL, timpul de conducere a releului OP, după terminarea numărării, deconectați releul;
    P3.1: După ce semnalul de declanșare a releului a oprit timpul de operare, releu timpul CL, apoi ciclul de funcționare, pentru a semnaliza releul oprit, opriți din nou ceasul în buclă; ciclurile (LOP) pot fi setate;
    P3.2: După alimentare fără semnal de declanșare, releul este oprit timp OP, releu timp CL, ciclu de funcționare; ciclurile (LOP) pot fi setate;
    P-4: funcția de menținere a semnalului dacă există un semnal de declanșare este șters, releul rămâne aprins; când semnalul dispare, după cronometrare, deconectarea releului OP; perioada de cronometrare, apoi există un semnal, sincronizarea este ștersă;

Setarea sincronizării:

    După setarea valorilor parametrilor în ecranul de selectare a modului printr-o scurtă apăsare a butonului STOP, selectați intervalul de timp;
    Biți de zecimale XXX, interval de timp: 1 secundă până la 999 secunde
    XX.X punct zecimal în zece, interval de timp: 0,1 secunde până la 99,9 secunde
    X.X.X. luminozitate zecimală completă, interval de timp: 1 minut până la 999 minute
    De exemplu, doriți să configurați OP este 3,2 secunde, apoi mutați punctul zecimal la zece, afișajul digital 03.2
    Descriere parametru: timp OP, timp oprit CL, cicluri LOP (1-999 ori, „---” reprezintă buclă infinită)
    Acești parametri sunt independenți unul de celălalt, dar fiecare dintre acești parametri comuni ai modului, de exemplu, P1.1 setează OP-time-ul este de 5 secunde, utilizatorul vrea să treacă la modul P1.2, apoi introduceți P1.2 setați parametrii corespunzători , OP Vor fi cinci secunde;
    În interfața principală (afișare 000) Apăsați butonul SET pentru a afișa OP (CL, LOP) și ora corespunzătoare XXX;
    Dacă numai modul OP (cum ar fi modul P1.1, P1.2, P1.3), atunci apăsați butonul SET va afișa doar OP și timpul corespunzător;
    Dacă modelul are OP, CL, LOP (cum ar fi modul P3.1, P3.2), apoi apăsați butonul SET OP și timpul corespunzător, CL și ora corespunzătoare, LOP și numărul corespunzător;
    În modul setat, parametrii principali ai interfeței printr-o scurtă apăsare a butonului SET pot vedea cu ușurință modul actual setat, foarte convenabil!

Setări parametri:

    În primul rând, determinați modul de funcționare al releului;
    Modul de funcționare a releului, în interfața principală (când modulul este pornit, clipește modul de lucru curent (modul implicit P1.1), apoi introduceți interfața principală) "Apăsați lung butonul SET timp de 2 secunde după lansare "pentru a intra în ecranul de selectare a modului apăsând butoanele SUS, DOWN pentru a selecta modul de setat (P1.1 ~ P-4);
     După selectarea modului de setat (de exemplu, P3.2) Apăsați tasta SET pentru a seta parametrii corespunzători, apoi parametrul care va fi setat clipește (timp OP, CL oprit, cicluri LOP („- -” reprezintă bucla infinită) )) prin UP, DOWN pentru a ajusta valoarea, susțineți apăsarea lungă (creștere sau scădere rapidă) și apăsați (creșteți sau micșorați o unitate); setarea valorii parametrului printr-o apăsare scurtă a butonului STOP pentru a selecta poziția punctului zecimal, selectați intervalul de timp (timpul corespunzător de la 0,1 secunde la 999 minute); apăsați scurt tasta SET pentru a seta următorul parametru al modului curent, procesul de mai sus;
    După ce setarea parametrilor modului selectat este bună, apăsați butonul SET timp de 2 secunde după lansare, modul setat în prezent va clipi, iar apoi reveniți pe ecranul principal, setați parametrii de succes este foarte simplu!
    Interfața principală: În releu nu funcționează afișarea stării „000” (fără zecimale), cu un punct zecimal sub starea releului, foarte clar!
    Ecran de selectare a modului: Apăsați lung SET pentru a intra, după terminarea setării, apăsați tasta SET pentru a ieși și pentru a reveni la interfața principală este foarte simplu!

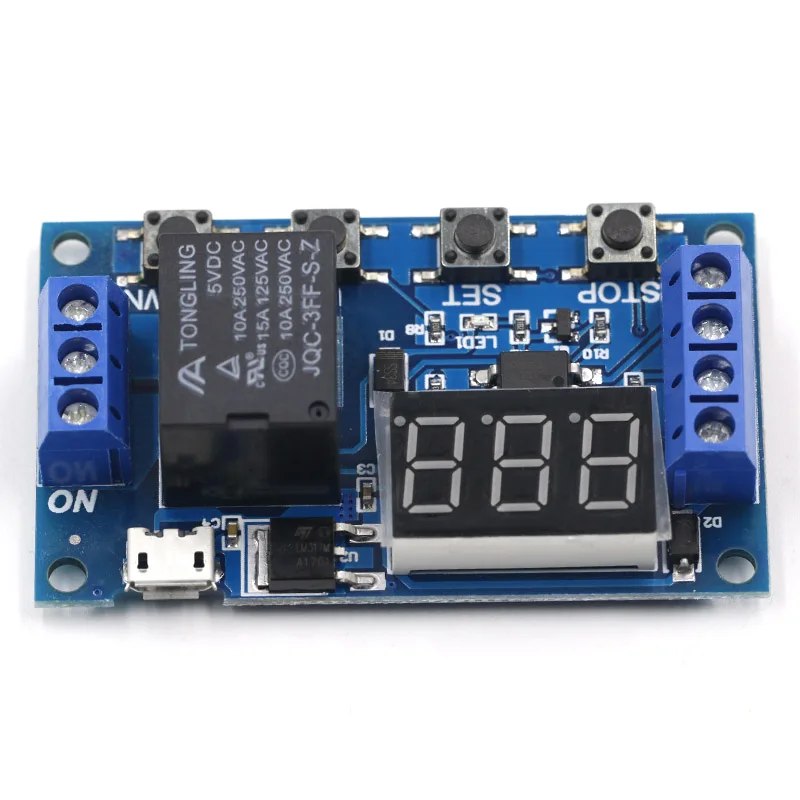

Funcții cheie STOP:

Modul de activare a releelor:

    ACTIVAT: releul intern OP-time permite dirijarea;
    OFF: releul care interzice conducerea este întotdeauna închis;
    În interfața principală, apăsați scurt butonul STOP pentru a comuta între ON și OFF, curentul în care starea va clipi, apoi reveniți la ecranul principal. (Această caracteristică este o funcție de oprire de urgență, un releu de deconectare cu cheie închis)

Modul de somn:

    Modul de repaus C-P: cinci minute fără nicio operație, afișajul digital se oprește automat, funcționarea normală a programului;
    Mod normal O-d: afișaj digital întotdeauna deschis;
    Apăsați butonul STOP timp de două secunde după eliberare, pentru a comuta starea C-P și O-d, în care starea curentă clipește și apoi reveni la ecranul principal.

Product Features:

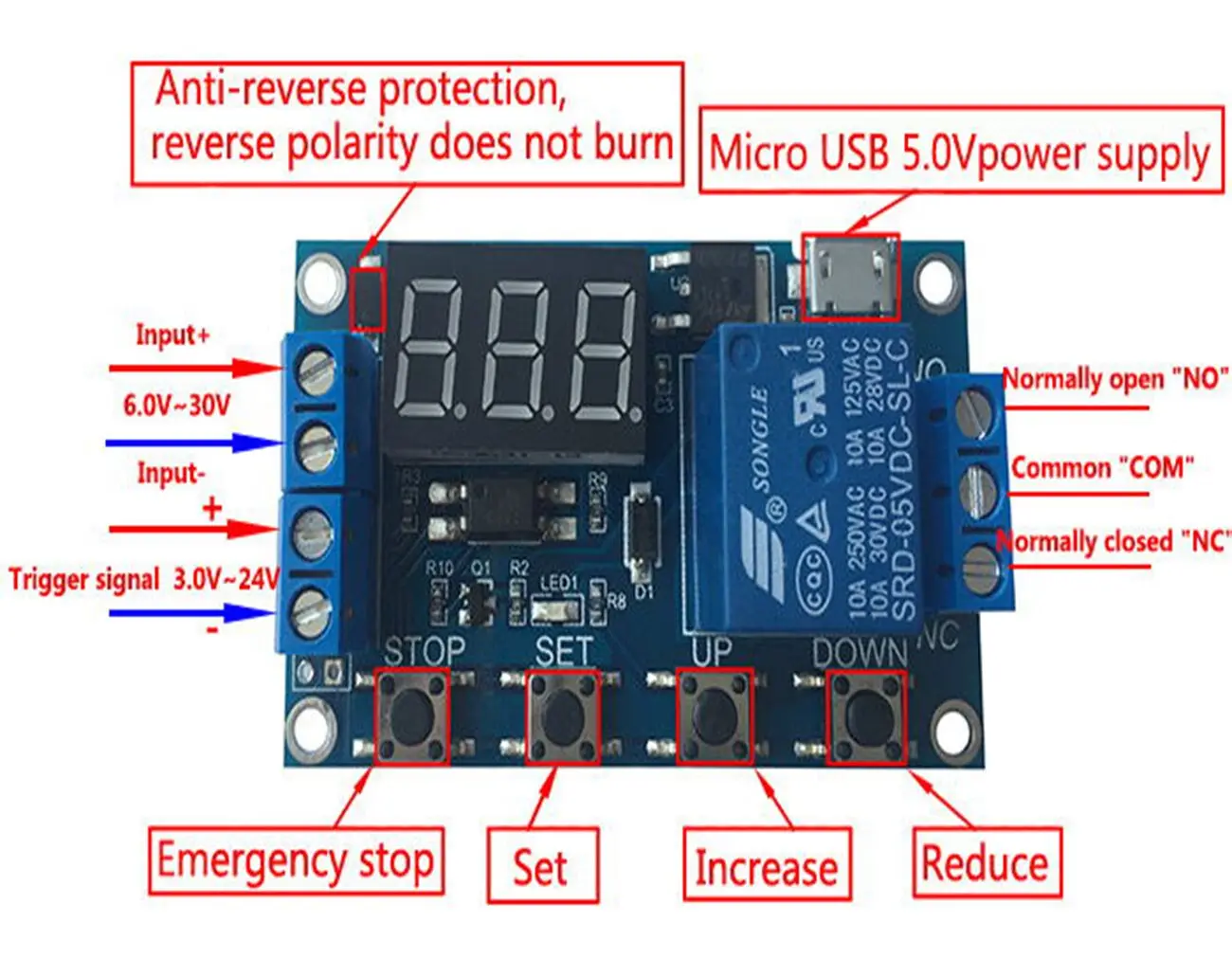

Wide voltage power supply (6 ~ 30V) supports micro USB 5.0V power supply, easy to use;
The interface is clear and simple, powerful, easy to understand, meet almost all your needs;
There is a key stop function (STOP key), with reverse polarity protection, reverse polarity does not burn;
Increase the sleep mode, it enables, without any operation within 5 minutes, turn off the monitor automatically; any key to wake up;
You can set a different OP, CL, LOP parameters, which are independent of each other, were saved;
All setup parameters are saved automatically power down.

Product parameters:

Operating voltage: 6--30V support micro USB 5.0V power supply

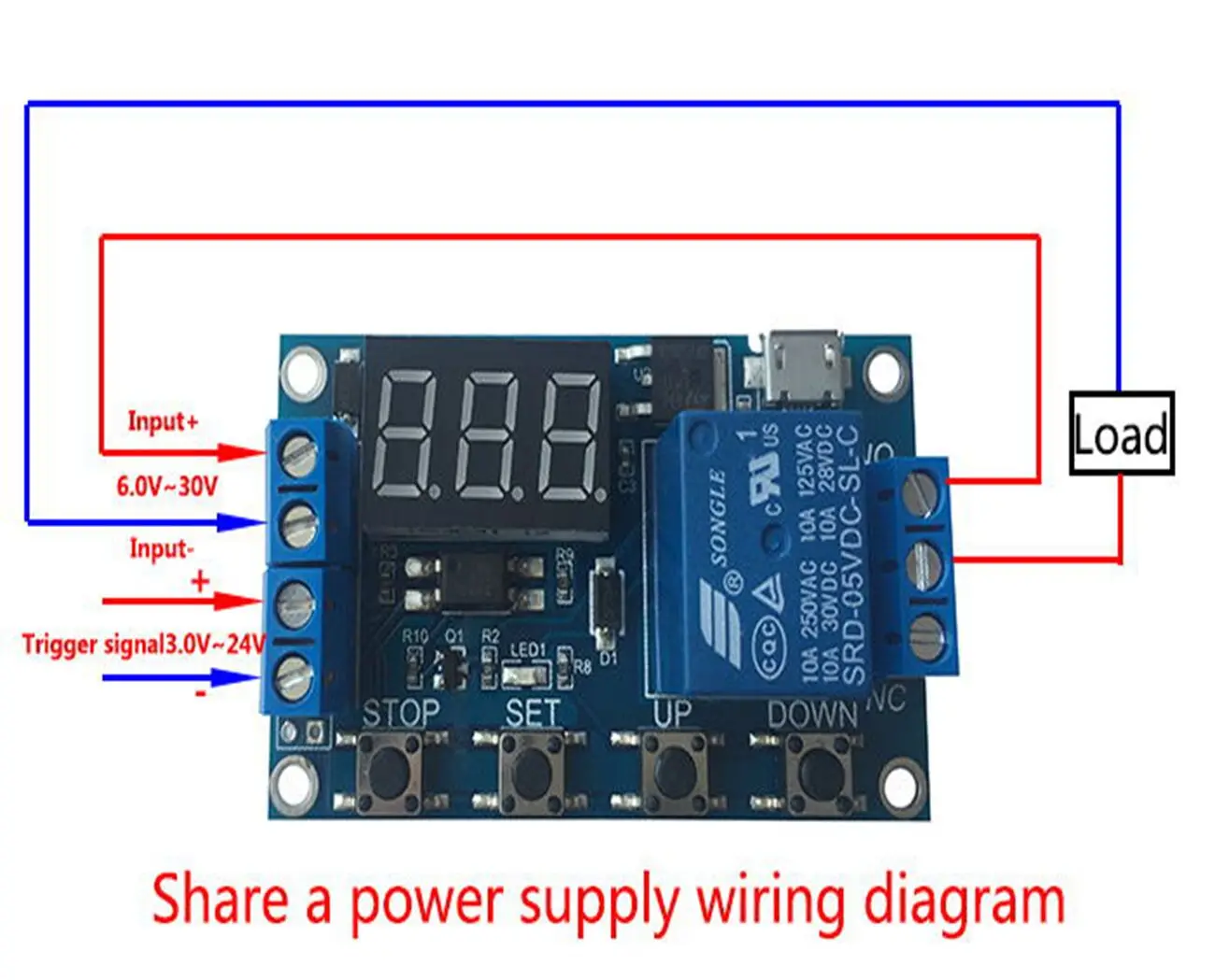

The trigger source: high trigger (3.0V-24V) signal with no common ground system to improve anti-jamming capability of the system (also self-shorting common ground)
Output capability: You can control the DC or AC within 30v 5A within 220v5A
Quiescent Current: 20mA Operating Current: 50mA
Timing range: 0.1 seconds -999 minutes continuously adjustable;
Availability: more than 10 million times;
Working temperature: -40-85 Celsius ;
size: 6.2 * 3.8 * 1.7cm
with optocoupler isolation, enhanced anti-jamming capability, industrial grade circuit boards, set the parameters after power failure memory forever.
Special Note: The relay outputs are passive contact, uncharged output to control a line-off role.

Product Manual:

Operating mode:

P1: After the trigger signal, the relay is turned OP time, and then disconnect; in the OP time, as follows
P1.1: Invalid signal triggered again
P1.2: Re-timing signal is triggered again
P1.3: Reset signal is triggered again, the relay off, stop the clock;
P-2: to the trigger signal, the relay after time off CL, OP relay conduction time, after the counting is finished, disconnect relay;
P3.1: After the trigger signal to the relay turned OP time, relay off CL time, then the operation cycle, to signal to the relay off, stop the clock once again within the loop; cycles (LOP) can be set;
P3.2: After power without triggering signal, the relay is turned OP time, relay off CL time, cycle the operation; cycles (LOP) can be set;
P-4: signal holding function if there is a trigger signal timing is cleared, the relay remains on; when the signal disappears, after timing OP disconnect relay; timer period, then there is a signal, the timing is cleared;

Timing setting:

After setting the parameter values in the mode selection screen by a short press STOP button, select the time range;
XXX decimal point bits, timing range: 1 second to 999 seconds
XX.X decimal point in ten, Timing range: 0.1 seconds to 99.9 seconds
X.X.X. decimal full brightness, Timing range: 1 minute to 999 minutes
For example, you want to set up OP is 3.2 seconds, then move the decimal point to ten, the digital display 03.2
Parameter Description: OP-time, CL off time, LOP cycles (1-999 times, "---" represents infinite loop)
These parameters are independent of each other, but each of these common mode parameters, for example, P1.1 set OP-time is 5 seconds, the user wants to switch to P1.2 mode, then enter P1.2 set the appropriate parameters, OP It will be five seconds;
In the main interface (display 000) Press SET button will display OP (CL, LOP) and the corresponding time XXX;
If only OP mode (such as the mode P1.1, P1.2, P1.3) time, then press SET button will display only the OP and the corresponding time;
If the pattern has OP, CL, LOP (such as the mode P3.1, P3.2) then press the SET button OP and the corresponding time, CL and the corresponding time, LOP and the corresponding number will be displayed;
In the set mode, the main interface parameters by a short press the SET button can easily see the current mode set in, very convenient!

Parameter Settings:

First, determine the operating mode of the relay;
The mode of operation of the relay, in the main interface (when the module is powered on, flashes the current work mode (P1.1 default mode), then enter the main interface) "long press SET button for 2 seconds after the release "to enter mode selection screen by press UP, DOWN buttons to select the mode to be set (P1.1 ~ P-4);
After selecting the mode to be set (for example, P3.2) Press SET key to set the appropriate parameters, then the parameter to be set flashes (OP-time, CL off time, LOP cycles ( "- - "represents infinite loop)) by UP, DOWN to adjust the value, support long press (rapid increase or decrease) and press (increase or decrease one unit); setting the parameter value by a short press STOP button to select the decimal point position, select time range (corresponding time of 0.1 seconds to 999 minutes); short press sET key to set the next parameter of the current mode, the process above;
After setting the parameters of the selected mode is good, press the SET button for 2 seconds after release, currently set mode will flash, and then return to the main screen, set the parameters of success is very simple!
The main interface: In the relay does not work status display "000" (no decimal point), with a decimal point under relay state, very clear!
Mode selection screen: Long press SET to enter, after setting is completed, press SET key to exit and return to the main interface is very simple!

STOP key functions:

Relays enable mode:

ON: inner OP-time relay allows conduction;
OFF: relay prohibit conduction is always closed;
In the main interface, short press the STOP button to switch between ON and OFF, the current in which the state will flash, and then return to the main screen. (This feature is an emergency stop function, a key disconnect relay closed)

Sleep mode:

C-P Sleep mode: five minutes without any operation, the digital display automatically turns off, the normal operation of the program;
O-d normal mode: digital display always open;
Press STOP button for two seconds after the release, to switch C-P and O-d state, in which the current state of flashes and then return to the main screen.
